| 秋葉原に行った時「A」電子の店頭にあるソーラパネルが目に入った。昨今の原油価格の上昇もあり、はやり？の環境に優しい・・を実行しようと早速購入。
これからこのパネルを利用し、いろいろ実験・・いや実用に！と考えています。なにが出来るのか・・楽しみです。 | ||

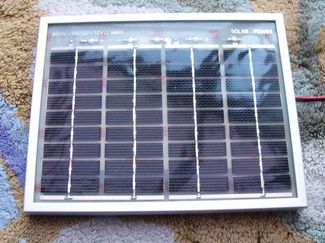

| 右と下が今回購入したソーラーパネルです。屋根に乗せるような本格的なパネルが買えるわけもなく、当然１K円以下の安いものです・・・がしかし、普段使用する充電電池は右のパネルで問題なく充電できます。こののものは電圧が可変できますので、充電池の電圧に合わせて切り替えます。下のパネルは６Vパネルをシリーズに接続されていて、１２Vとなっています。自動車用１２Ｖバッテリーの充電にぴったり。 |  | |
| パーツを少しずつ見つけては買い足し、準備が進みます。
写真が悪く歪んでいますが電気は起きています。 | なんと言ってもジャンクを利用するので時間が掛かりますね。下はジャンクカメラ。ちょっとセピア色にしてみました。本当はこの下のように黒です | |
 |  | |
| STNの液晶モニターは何とか使えそう・・これも車用の １２Ｖ液晶ＴＶを利用。幸いビデオ端子が付いていました。 | ジャンクカメラ０．３K YENは一応画像が出てきましたLEDを付けて動作中に点灯するようにしました。 | |

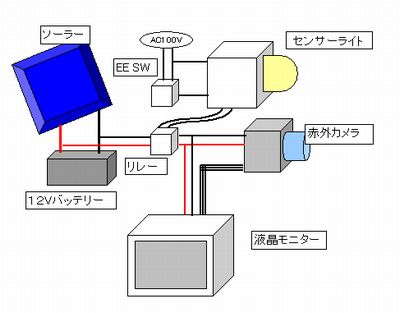

 下が今回作成したアバウトの実体配線図 |  | |
 | １．ソーラーは１２V パネル ２．バッテリーは車用１２Vの中古品 ０円 ３．EE SWも中古品を購入０．３K円 ４．リレーは１００V 中古品 ０円 ５．液晶TVはSTNの中古品 ０円 ６．センサーライトは以前から使用していたもの 作成にあたって、ポイントはセンサーライトから、信号を受け、リレーをONさせる。このリレーで１２V電源をON/OFFさせてモニターとカメラの電源をON/OFFさせます。 EE SWは夜間のみ、ランプをON/OFFさせるのに使用します。 カメラが白黒のため、若干古さを感じますが十分実用になります。 | |
| 早速配線ですが、使用中のセンサーライトの蓋を開けると、端子板配線となっていて、すこぶる簡単。端子板は４回路用となっていて、１回路遊んでいたため、ＥＥセンサーへの配線に利用。因みにランプへの配線はガラスチューブを巻いていた。ランプの発熱対策だろう。 |  | |
 | 次はＥＥスイッチへの配線。このＥＥスイッチ。なかはＣＤＳとバイメタルの組み合わせで、昼間はスイッチがＯＦＦ．暗くなるとＯＮとなる。 街灯に夜間自動点灯に利用されている「あれ」である。 接点容量は３Ａ １００Ｖ | |
| あとは、赤外線センサーライト検出ＳＷを利用して１２Ｖ電源（カメラ、モニター用）をＯＮ／ＯＦＦさせるために１００Ｖリレーを配線。通常リレーコネクタを利用するのだが、直接配線を行う。 |  | |
 | あまり美しくないが、左の写真がセンサーライトと、リレー、ＥＥ ＳＷを配線したモノ | |
| 早速、所定位置に取り付け試運転（まだリレーなどは宙ぶらりんだが）・・・結果はバッチリ。 写真の黒いカバーのようなモノは園芸用の黒ポット・・EE スイッチの誤動作防止を考えたのですが、後の確認で、なくても何ら問題なく不要となりました。 我が家の防犯システムの完成です。 |  | |
